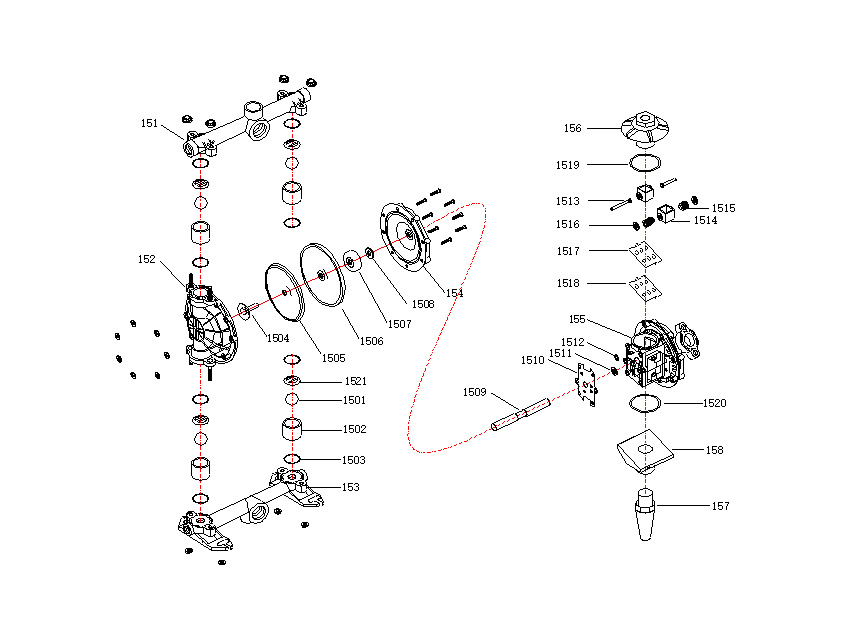

零部件明細表 Parts list
|
序號No |
名稱Name |
序號No |
名稱Name |
序號No |
名稱Name |
序號No |
名稱Name |
|
151 |
上蓋 |
1501 |
閥球 |
1509 |
中心軸 |
1517 |
不銹鋼導氣塊 |
|
152 |
立柱 |
1502 |
球座 |
1510 |
氣閥體墊片 |
1518 |
導氣塊墊片 |
|
153 |
下蓋 |
1503 |
球座O型圈 |
1511 |
中心軸V型圈 |
1519 |
氣閥蓋密封圈 |
|
154 |
內夾塊 |
1504 |
外護塊 |
1512 |
換向針O型圈 |
1520 |
消聲器密封圈 |
|
155 |
氣閥體 |
1505 |
四氟膜片 |
1513 |
換向針 |
1521 |
球擋板 |
|
156 |
氣閥蓋 |
1506 |
三道膜片 |
1514 |
換向開關 |
|
|
|
157 |
消聲器 |
1507 |
內護塊 |
1515 |
活塞 |
|
|
|
158 |
消聲器底座 |
1508 |
護塊墊片 |
1516 |
活塞V型圈 |
|
|
◆ 流量可達50L/min
The flow rate can be up to 50 l/min
◆ 空氣閥和球座維修方便
Air valve and the ball easy maintenance
◆ 運行噪音低
Running low noise

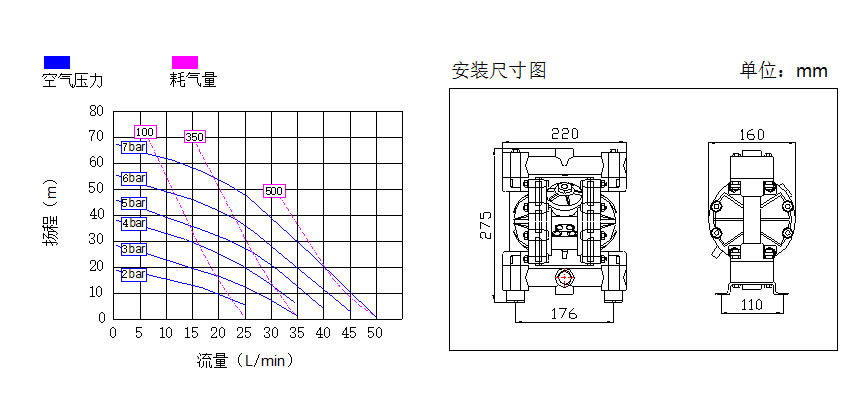

技術規格 Technical specifications
|
最大工作壓力 The maximum working pressure |
100psi(0.7MPa 7bar) |
|
最大流量 Maximum flow |
13.2gpm(50lpm) |
|
最大往復速度 Maximum speed reciprocating |
400cpm |
|
最大虹吸高度 The biggest siphon height |
4m |
|
最大輸送固體顆粒 The largest solid particles |
3/32in.(2.5mm) |
|
最大空氣消耗量 The largest air consumption |
28scfm(0.672m3/min) |
|
空氣進口尺寸 Air inlet size |
1/4in.npt(f) |
|
空氣出口尺寸 Air outlet size |
3/8in.npt(f) |
|
流體進口尺寸 Fluid import size |
1/2and,3/4in.npt(f)or bspt(f) |
|
流體出口尺寸 Fluid outlet size |
1/2and,3/4in.npt(f)or bspt(f) |
|
重量 Weight |
鋁合金泵 Aluminum alloy pump 4.4kg 不銹鋼泵Stainless steel pump 6.8kg |
